ST 2110-20 傳輸的是三種流中的視頻流。格式如下：

中間的pg代表pixel group（像素組）。像素組的大小取決于采樣格式，大小必須是8的整數倍，并且同一次抽樣獲得的像素必須包含在同一個像素組里。

我們舉個極端的例子，比如現在有一幀圖像中的一個像素，采樣格式為YCbCr 4：2：2，采樣深度為10，這個像素的數據就長這樣：

這種傳輸的方式有一些特性：

-僅發送“有效”圖像區域–不消隱

-支持最大32k x 32k的圖像尺寸

-支持Y’Cb’Cr’，RGB，XYZ，I’Ct’Cp’

-支持4：2：2 / 10、4：2：2 / 12、4：4：4/16等

-支持HDR（PQ和HLG）

-消除了通常用于嵌入式音頻信號的HANC（水平輔助）空間以及消除經常用于傳輸其他相關信息（例如時間碼，格式說明，廣告）的VANC（垂直輔助）空間。

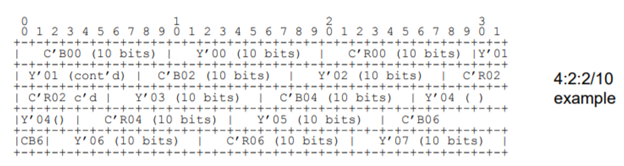

當多個像素拼成一個像素組，數據大概就長這樣：

由此可見，視頻流傳輸得非常緊密，去掉了輔助數據之后，釋放了大量帶寬用于傳輸。對于一個50p的4K圖像，甚至可以釋放30.3%的帶寬！

但實際上 ST 2110-20 這種傳輸方式是存在隱患的。這里就不得不提一下廣電系統的buffer模型。實際上，整個系統是公用一個或數個數量有限的緩存池，由于傳輸優先級順序不同，ST 2110-20將像素與輔助數據分開傳送，輔助數據傳輸優先級低于像素，當多個設備同時發起傳輸時，ANC數據會累積在共享且有限的緩沖區中，這在將多個視頻源鎖定到一個公共時鐘的系統中經常發生。

因此，為防止網絡問題并簡化信號接收端的設計，有必要對數據包突發的大小和持續時間設置一些限制。這些限制在網絡術語中通常稱為流量整形，即為 ST 2110-21。
